Axial-Rohrventilator TCBT/4-710/L PTC

Description

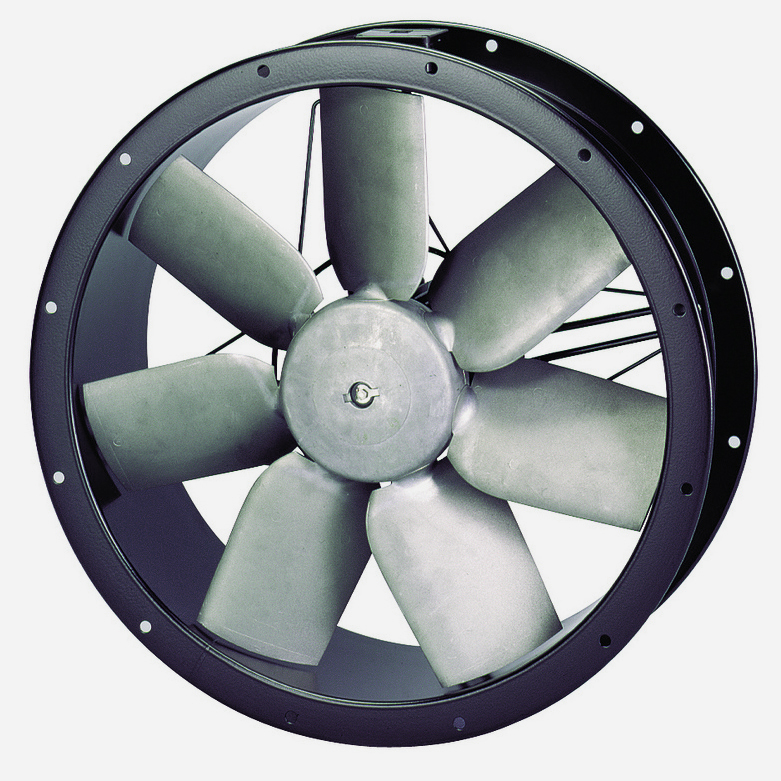

Axial-Rohrventilator TCBT/4-710/L

Hersteller: Soler und Palau

-Stahlblechgehäuse mit Epoxid-Polyester-Beschichtung
-Verbindungsflansche gemäß ISO 1940
-Flügel aus Aluminiumdruckguss
-Statisch und dynamisch ausgewuchtet nach ISO 1940
-Kondenswasser-Bohrungen in der Nabe
-Normmotore mit Kaltleiter, 4-polig
-Schutzart IP 55
-Wärmeklasse F
-Motorbemessung Dauerbetrieb S1
-Geschlossene Kugellager – wartungsfrei
-Mit Kaltleitern ausgstattet, die Anschlüsse sind zum Klemmenbrett geführt
-Allpoligwirksamer Motorschutz gemäß EN 60335-2-80 in Verbindung mit einem Motorschutzschalter MSK
-Stufenlos drehzahlsteuerbar mittels Frequenzumrichter FU (20-50 Hz)

Technische Daten:

• Volumenstrom: 20.290 m3/h (freiblasend)
• Nennspannung: 3ph. 400 V/50Hz
• Drehzahl: 1.435 1/min
• Max. Leistungsaufnahme: 2.175 W
• Motorstrom: 3,7 A
• max. Förderm. Temp. -40/+40 GradC
• bei Drehzahlregelung -40/+40 GradC
• Schallleistungspegel LWA: 89 dB(A)
• Gewicht: 46,0 kg

Angaben zur Energieeffizienz gemäß ErP-Richtlinie:

• Messkategorie (MK) D
• Effizienzkategorie (EK) total
• Drehzahlregelung (DR) nicht erforderlich
• Spezifisches Verhältnis (r) 1
• Effizienzgrad (N) 62,9

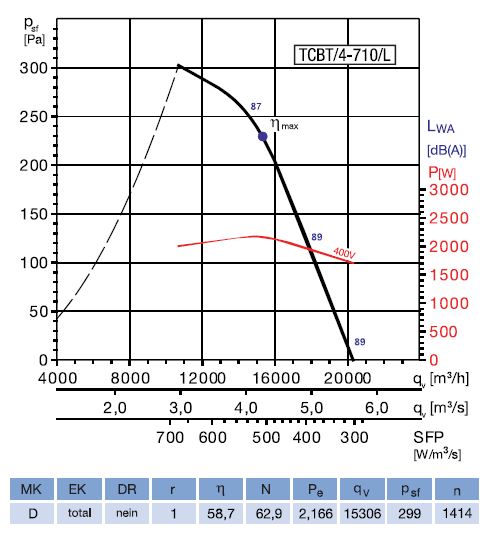

Betriebsdaten am Effizienzoptimum:

• Wirkungsgrad (eta) 58,7 %
• Elektrische Leistung (Pe) 2,166 KW
• Statischer Ventilatordruck 299 Pa
• Volumenstrom 15.306 m3/h
• Drehzahl 1.414 1/min
