Description
Die Keeppower XZD-2004 2S PCB Schutzelektronik ist eine hochwertige Schutzschaltung für Lithium-Ionen Akkupacks in 2S-Konfiguration (2 Zellen in Serie). Sie schützt den Akku zuverlässig vor Überladung, Tiefentladung und Kurzschluss. Mit einer maximalen Dauerstrombelastung von 7A eignet sie sich perfekt für anspruchsvolle Anwendungen.
Warum ein BMS (Batteriemanagementsystem) für 2S Li-Ionen Akkus?
Ein Batteriemanagementsystem (BMS) ist unverzichtbar für Lithium-Ionen Akkupacks, um die Lebensdauer und Sicherheit der Zellen zu gewährleisten. Ohne eine Schutzschaltung können Akkuzellen durch Überladung oder Tiefentladung dauerhaft beschädigt werden. Das Keeppower XZD-2004 PCB sorgt dafür, dass jede Zelle im Akkupack innerhalb der sicheren Spannungsgrenzen bleibt.
Wichtige Funktionen & Vorteile der Keeppower XZD-2004
- Überladeschutz: Schaltet die Ladung ab, wenn die Spannung 4,25V ± 0,05V je Zelle überschreitet.
- Tiefentladeschutz: Trennt den Akku bei zu niedriger Spannung (2,40V ± 0,10V je Zelle) vom Verbraucher.
- Kurzschlussschutz: Erkennt und unterbricht sofort kritische Überlastsituationen.
- Balancing-Funktion: Unterstützt ein gleichmäßiges Laden der Akkuzellen.
- Maximaler Dauerstrom: Bis zu 7A, ideal für Anwendungen mit moderatem Stromverbrauch.

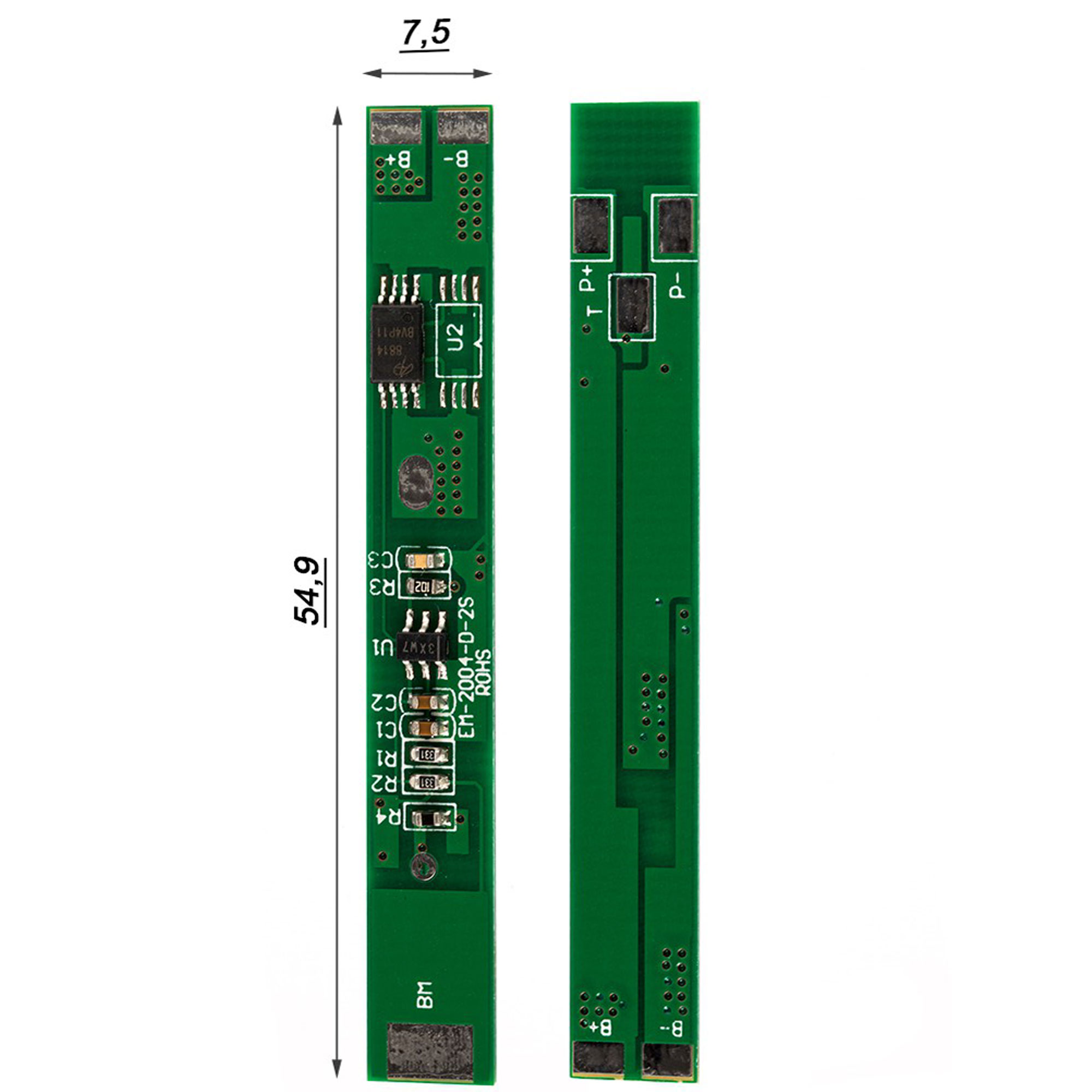

- Kompakte Bauweise: Mit Maßen von nur 54,9 mm x 7,5 mm einfach in bestehende Akkupacks zu integrieren.
PCB Installation & Anschlussplan
- Der Anschluss der Keeppower XZD-2004 Schutzschaltung erfolgt wie folgt:
- B-: Akku Minus
- B+: Akku Plus
- BM: Akku Verbindung Plus/Minus (zur Überprüfung der Zellen)
- P-: Laden, Entladen (Minus)
- P+: Laden, Entladen (Plus)
Hinweis zur Aktivierung nach dem Löten
Nach dem Löten muss die Schutzelektronik aktiviert werden. Dies geschieht durch ein kurzes Aufladen des Akkupacks, wodurch die Schaltung initialisiert wird. Erst danach kann der Akku sicher genutzt werden.
Anwendungsbereiche der Keeppower XZD-2004
Diese 2S PCB Schutzschaltung ist ideal für zahlreiche Anwendungen, darunter:
- DIY-Akkupacks für mobile Geräte
- E-Bikes & Elektrowerkzeuge
- Modellbau & RC-Fahrzeuge
- Solarspeicher & Powerbanks
Fazit: Zuverlässiger Schutz für Ihre Akkus
Die Keeppower XZD-2004 ist eine kompakte, leistungsstarke und zuverlässige Schutzschaltung für 2S Li-Ionen Akkupacks. Mit einer Belastbarkeit von bis zu 7A, hochwertigen MOSFETs und ausgeklügelten Sicherheitsmechanismen schützt sie Ihre Akkus vor Schäden und sorgt für eine längere Lebensdauer. Perfekt für professionelle und DIY-Projekte!
